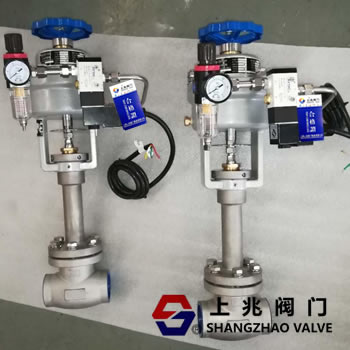

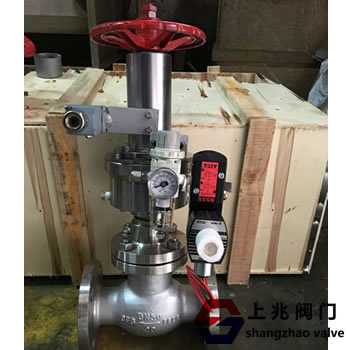

SQDQ421F帶手動氣動緊急切斷閥
日期： 21-07-31 閱讀次數：
SQDQ421F帶手動氣動緊急切斷閥產品概述：
SQDQ421F帶手動氣動緊急切斷閥是在氣動緊急切斷閥原基礎結構上增加了手輪驅動，在沒有氣源/電源的情況下，可以通過手動來開啟/關閉切斷閥。保證企業的正常生產。利用氣源控制閥門的關閉，以便在管道或儲罐上發生意外情況時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉閥門。
帶手動氣動緊急切斷閥適用于氨氣/燃氣儲罐，管道出入口控制切斷流量的安全閥門。氣動緊急切斷閥結構裝有低熔點（易熔合金）的塞子，在外界≥80C溫度（易熔金）熔化，堵塞氣管泄壓。液氨緊急切斷閥迅速關閉，保護貯罐系統的安全。
SQDQ421F帶手動氣動緊急切斷閥性能規范：
壓力等級：2.5/4.0Mpa
氣缸工作壓力：0.3-0.6Mpa
使用溫度：-40~+80℃
氣缸使用介質：氮氣`無水空氣
使用介質：天然氣，液化氣，液氨 ,氣體
熔閉時間：±70℃
關閉時間： ≤5秒
氣缸開啟壓力； ≥0.3-0.6Mpa
閥體材料：鑄鋼，不銹鋼：304,316,316L
彈簧：50CrVA（彈簧鋼）
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，丁jing橡膠
SQDQ421F帶手動氣動緊急切斷閥作用原理和結構說明：
1、當氣源給壓時，先導閥開啟，通過與閥瓣之間的導槽是進口端卸壓，以減小啟閉力，使切斷閥開啟省力而迅速，當氣源卸壓時緊急切斷閥自動關閉。
2、氣動切斷閥設有易熔化塞自動切斷裝置，當環境溫度達到75±5℃時易熔合金熔化，氣缸卸壓，使貯罐切斷閥自動關閉。
3、站用切斷閥采用聚四氟乙烯密封面，密封性良好。
4、儲罐切斷閥驅動部分和受壓閥體分開，容易更換氣缸易損件及氣缸O型圈。
5、主要運動部件采用含鉻不銹鋼，耐蝕性良好。
