氣動切斷閥的工作原理圖及結構特點
氣動切斷閥是一種用于在工藝管道發生突發性故障或事故時，緊急、快速切斷管道介質液體和氣體流體的高功能切斷閥。它具有動作靈敏、關斷嚴密、安全可靠的特點，廣泛應用于高危物料的加工、儲存和運輸。當煤氣泄漏、意外事故、操作不當、人員無法靠近時，可遠距離快速關閉閥門，達到安全保護效果。

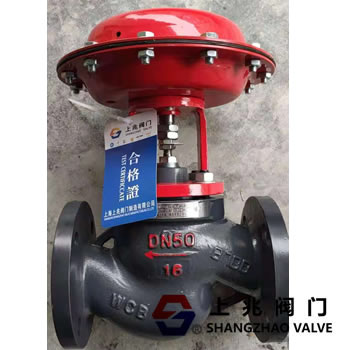

氣動切斷閥的結構特點如下:1 .切斷閥采用薄膜多張力彈簧將排列和調理排列用三根立柱連接起來，整體高度可降低30%左右，重量可降低30%左右。2.根據流體力學原理，將閥體規劃為等截面低流阻通道，額定流量系數提高30%。3.閥門內部的密封部件有兩種:緊密型和軟密封。緊密型為硬質合金堆焊，軟密封型由軟質材料制成，關閉時具有優異的密封功能。4.平衡閥內部構件提高了截斷閥的容許壓差。氣動截斷閥的工作原理:氣動截斷閥主要由性能配置和閥體組成，一般由控制室控制中心操作，也可在現場安全操作。氣動切斷閥的基本要求是:關閉緊密、快速，并具有防火安全結構。雖然在常規閥門中具有高密封功能的金屬密封是較好的選擇，但在選擇軟密封結構時，必須使用防火結構，以確保軟密封結構失效后，危險物質仍能被切斷而不流入。
一個充滿麻煩的地方。
在無氣壓的情況下，氣動切斷閥的閥瓣通常是關閉的。當氣泵向緊急切斷閥的氣缸輸入壓力氣體時，閥瓣打開。當需要關閉緊急截斷閥或在緊急情況下，壓力被釋放，以便靈敏地關閉它并阻止泄漏。閥門工作介質的運動方向是閥座端的出口，一般選擇AG低出口安裝。
