QDY421F-25C液動緊急切斷閥氨站應用案例
日期： 22-05-05 閱讀次數：
QDY421F-25C液動緊急切斷閥氨站應用案例：
液動切斷閥（Hydraulic cut-off valve）也稱液壓切斷閥（Hydraulic pressure cut-off valve），油壓切斷閥（Oil pressure cut-off valve）

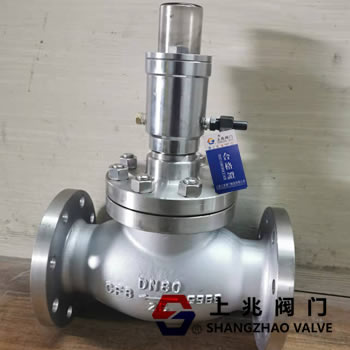

QDY421F-25C液動緊急切斷閥（Hydraulic Emergency shut off valve）是一種需人工現場手控的常閉式液壓閥門，與SB-03型手搖油泵（oil pump）或液壓控制系統連接，安裝液化氣加氣站儲罐，氨站儲罐設備的裝卸口管道，同時做為二用閥門（進出料同一條管線）：進料控制，出料控制。 切斷閥執行器設有高溫易熔塞自動切斷裝置，當環境溫度達到70±5℃時易熔合金軟化溶解，氣缸油壓從排壓口卸壓，閥門快速關閉，起到防火情的作用。
液動緊急切斷閥操作方式：
QDY421F-25C 液動緊急切斷閥安裝在裝卸鶴管、撬裝鶴管與儲罐連接的管路，SB-03型手搖油泵安裝在離裝卸位置20米開外，與現場保持一定的距離，是為了防止裝卸過程溜車，接頭斷開或其他意外引起的泄漏，導致現場人員緊急撤離，不能及時控制關閉緊急切斷閥而引發泄漏事故。
1，當運輸罐車與裝卸鶴管，檢查連接接頭及管路的手動閥門開啟狀態，通知安保人員（需保持在裝卸不得離開崗位）通過手搖油泵手柄做往復動作，油泵的壓力慢慢升高，擰開油泵上面的針型閥，油泵的壓力順著接管進入液動切斷閥的執行器壓縮彈簧力推動活塞上升，油壓切斷閥開啟，負責罐車的人員打開閥門進行卸車工作。
2，氨站儲罐與液氨鋼瓶裝瓶沖液時，控制方式與卸料動作一致，檢查擰緊軟管接頭，切斷閥開啟進行充裝作業。
3，在裝泄過程，操作手搖油泵的安保人員不得離開崗位，當發現作業現場出現險情，馬上擰開手搖油泵的卸壓閥，液動緊急切斷閥快速關閉，切斷儲罐物料的流通，避免儲罐出現大面積的泄漏，導致安全事故影響生產。
